Cửa thép hàng hải: phân loại, vật liệu, chứng chỉ và ứng dụng

Lượt xem: 2 |

0 Đánh giá

Trong cấu trúc thượng tầng và các vách ngăn của tàu thủy, Cửa thép hàng hải (Marine Steel Doors) là thiết bị đóng kín trọng yếu. Chúng không chỉ đảm bảo lối đi lại, sự riêng tư mà còn đóng vai trò quyết định trong việc ngăn ngừa nước biển xâm nhập, cô lập đám cháy và bảo vệ tính mạng thuyền viên.

Dưới đây là tổng hợp chi tiết về phân loại, vật liệu, chứng chỉ và ứng dụng của cửa thép hàng hải theo các tiêu chuẩn quốc tế hiện hành.

1. Phân loại Cửa thép Hàng hải

Dựa trên tính năng kỹ thuật và vị trí lắp đặt, cửa thép hàng hải được chia thành 3 nhóm chính:

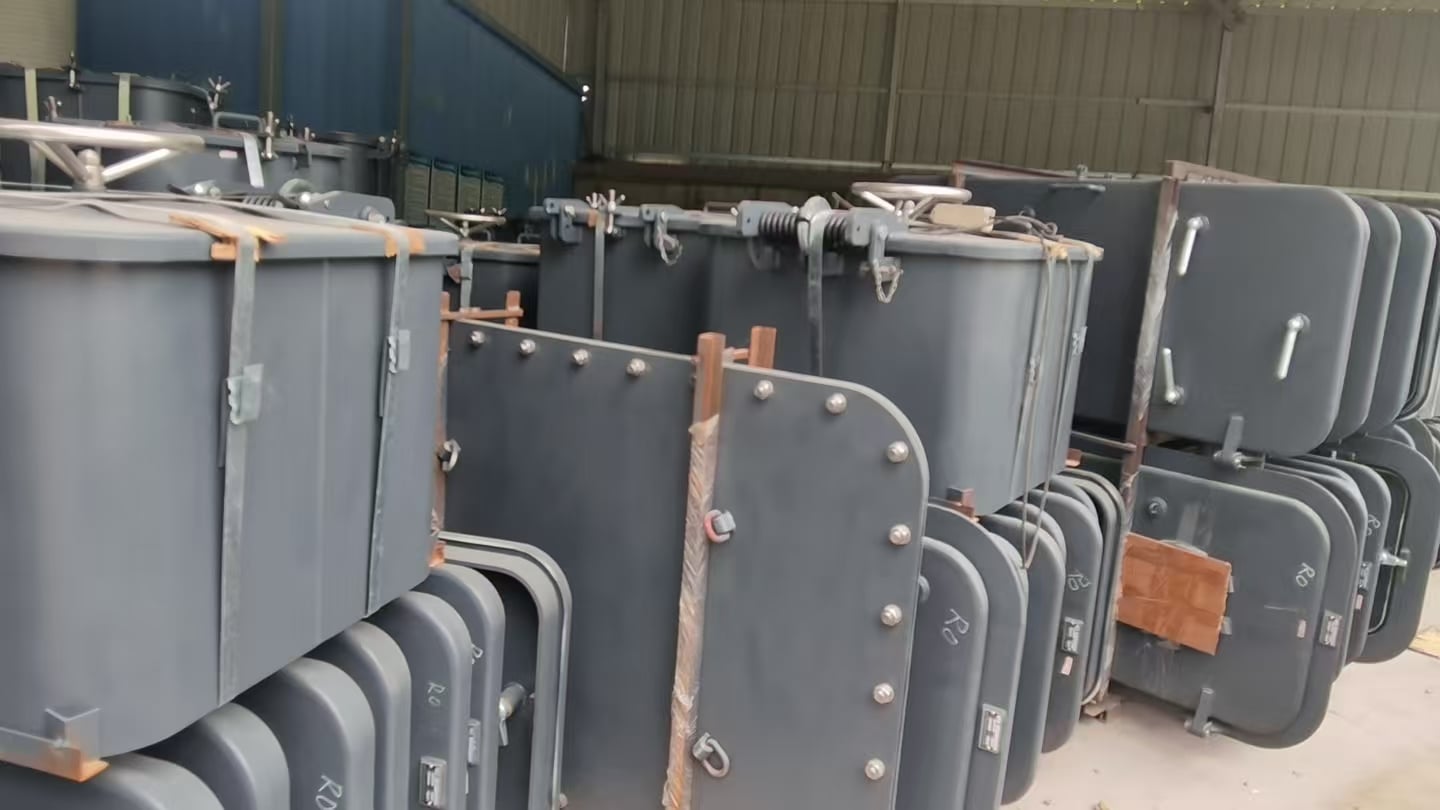

A. Cửa kín nước (Watertight Doors)

Đặc điểm: Là loại cửa có kết cấu cơ khí kiên cố nhất, có khả năng chịu được áp suất thủy tĩnh lớn từ cả hai phía ngay cả khi khoang bên cạnh bị ngập hoàn toàn.

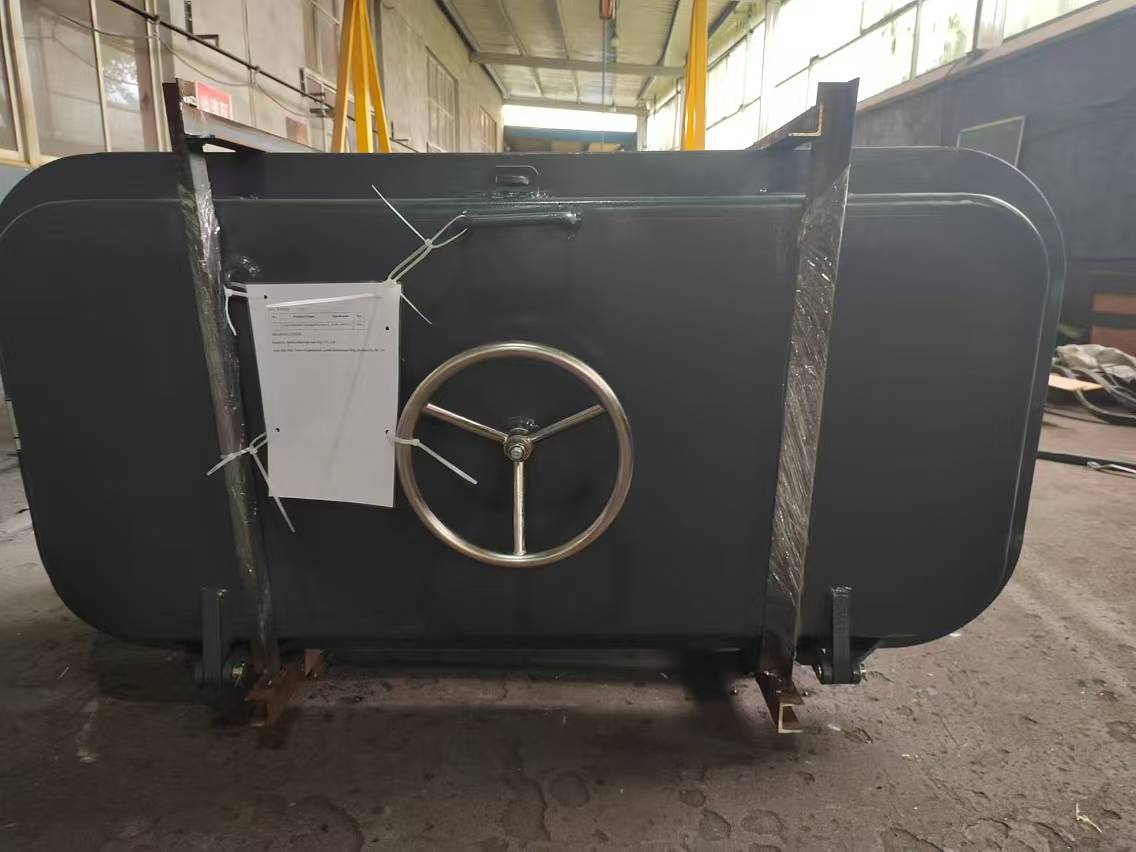

Cơ chế đóng: Thường sử dụng hệ thống tay gạt đóng nhanh (Quick-acting) ép chặt các chốt khóa, hoặc vận hành bằng hệ thống thủy lực/điện có thể điều khiển từ xa từ buồng lái.
Ứng dụng: Lắp tại các vách ngăn kín nước bên dưới boong mạn khô, lối vào đường hầm trục chân vịt, khoang chứa máy lái.

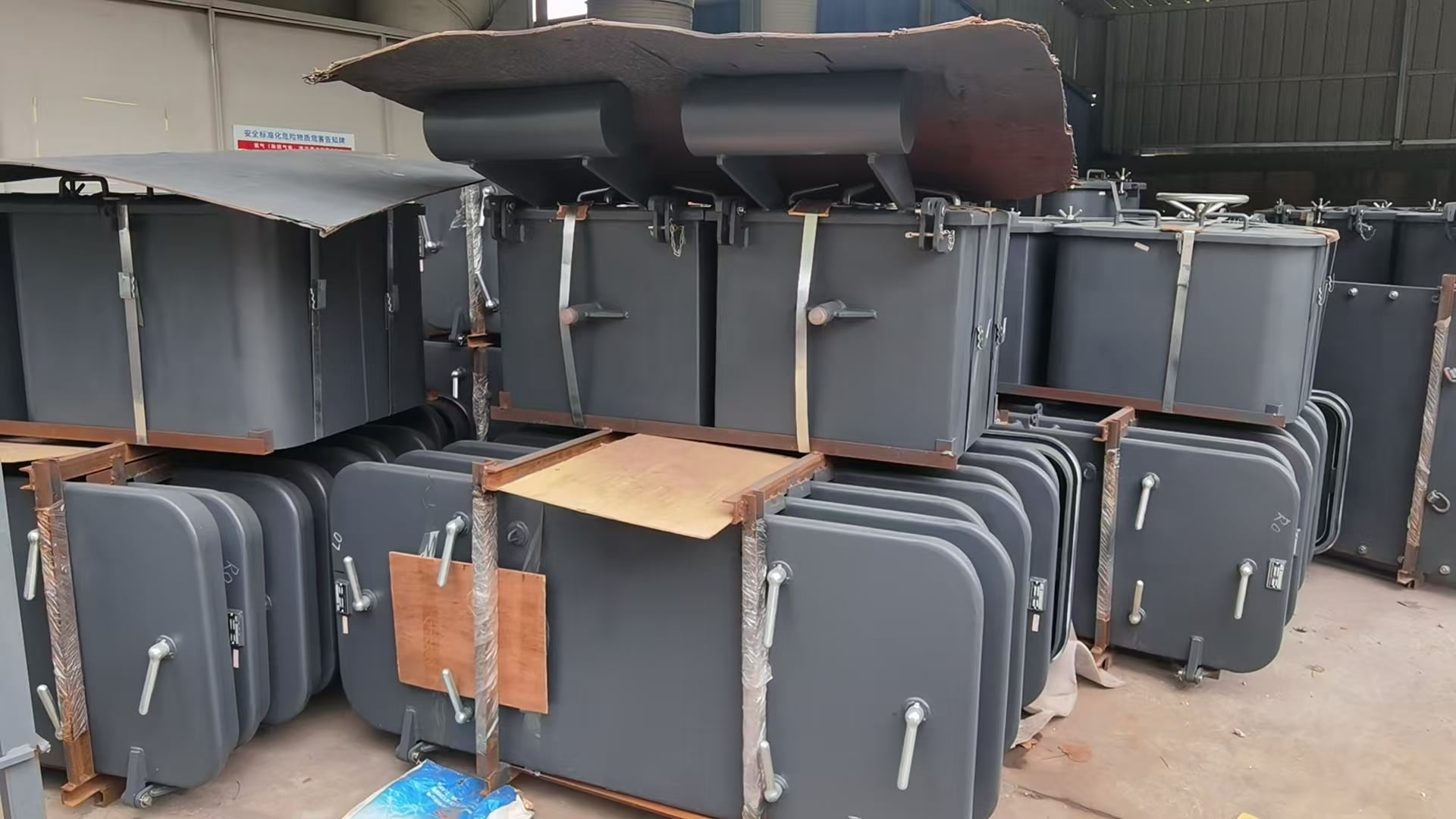

B. Cửa kín thời tiết (Weathertight Doors)

Đặc điểm: Thiết kế để ngăn chặn tuyệt đối sự xâm nhập của nước từ môi trường bên ngoài (mưa bão, sóng tạt, gió biển) vào bên trong cabin. Loại này không thiết kế để chịu áp suất ngập nước liên tục như cửa kín nước.
Cấu tạo: Khung và cánh cửa được trang bị gioăng cao su (gasket) chuyên dụng chịu mặn và hệ thống tay kẹp (dog levers) để ép chặt cửa vào khung.
Ứng dụng: Lắp tại các lối ra vào từ boong hở vào trong khối thượng tầng (Accommodation), buồng lái (Wheelhouse).

C. Cửa chống cháy (Fire-rated Doors)

Đặc điểm: Khả năng ngăn chặn lửa, khói và nhiệt độ cao truyền qua các khu vực trong một khoảng thời gian nhất định theo tiêu chuẩn FTP Code của IMO.
Phân cấp: * Cửa lớp A (Class A-0, A-15, A-30, A-60): Làm bằng thép, cấu trúc cách nhiệt tốt, ngăn khói và ngọn lửa trong 60 phút. Nhiệt độ mặt sau không tăng quá mức quy định trong thời gian tương ứng (ví dụ: A-60 là 60 phút).
- Cửa lớp B (Class B-0, B-15): Ngăn ngọn lửa trong 30 phút, thường dùng cho các phòng ngủ, lối đi nội bộ.
Ứng dụng: Lắp tại vách ngăn hầm máy, bếp ăn, các lối thoát hiểm dọc (Escape trunks) và hành lang nhà ở.

2. Vật liệu chế tạo

Để chịu được môi trường biển có tính ăn mòn cực cao và va đập cơ học mạnh, vật liệu làm cửa phải tuân thủ nghiêm ngặt quy chuẩn hàng hải:

Cánh và Khung cửa: Sử dụng thép tấm đóng tàu chất lượng cao (thường là thép cường độ thường Grade A theo tiêu chuẩn đăng kiểm hoặc thép mạ kẽm chống rỉ). Độ dày cánh cửa thường từ 4 mm đến 8 mm tùy thuộc vào áp lực yêu cầu.
Hệ thống bản lề và Tay gạt: Thường được chế tạo từ Inox 316 (SUS316) hoặc thép đúc mạ kẽm nhúng nóng để chống kẹt do rỉ sét muối biển.
Gioăng làm kín (Gasket): Sử dụng cao su tổng hợp EPDM hoặc Neoprene có độ đàn hồi cao, chịu được tia UV, sự thay đổi nhiệt độ và không bị ăn mòn bởi nước biển. Đối với cửa chống cháy, gioăng phải là loại chống cháy giãn nở (intumescent gasket) để ngăn khói tuyệt đối khi gặp nhiệt độ cao.

3. Chứng chỉ Đăng kiểm bắt buộc (Marine Certificates)

Cửa thép hàng hải là thiết bị an toàn thuộc danh mục bắt buộc phải kiểm định. Khi lựa chọn nhà cung cấp, sản phẩm phải có đầy đủ các chứng chỉ sau:

Type Approval Certificate (Xác nhận phê duyệt kiểu): Do các tổ chức Đăng kiểm thành viên IACS (như DNV, ABS, BV, NK, LR) hoặc Cục Đăng kiểm Việt Nam (VR) cấp cho nhà máy sản xuất, chứng nhận thiết kế đạt chuẩn.
Product Certificate (Chứng chỉ sản phẩm): Cấp riêng cho số Series của lô cửa được lắp đặt trên tàu, xác nhận thiết bị đã qua các bài thử nghiệm thực tế trước khi xuất xưởng.
Chứng chỉ chống cháy (Fire Test Certificate): Đối với cửa Class A và B, bắt buộc phải có chứng chỉ thử nghiệm đốt mẫu theo tiêu chuẩn IMO FTP Code Part 3.

4. Ứng dụng và Lưu ý Bố trí trên Tàu

Việc bố trí cửa thép phải tuân thủ Sơ đồ kiểm soát an toàn (Safety Plan) và Sơ đồ kín nước của tàu:

Vùng boong hở phía mũi (Vị trí 1): Bắt buộc dùng cửa kín thời tiết loại nặng, thành cửa (Coaming) phải cao tối thiểu 600 mm để ngăn nước tràn từ sóng mũi.
Vùng thượng tầng phía sau (Vị trí 2): Sử dụng cửa kín thời tiết với chiều cao thành cửa tối thiểu 450 mm.
Khu vực buồng máy: Lối vào buồng máy từ hành lang sinh hoạt luôn phải bố trí Cửa chống cháy A-60 và có cơ cấu tự động đóng (Self-closing) để ngăn ngừa đám cháy lan rộng nếu có sự cố hỏa hoạn hầm máy.

5. Kinh nghiệm kiểm tra và bảo dưỡng (Dành cho đơn vị cung ứng và chủ tàu)

Thử nghiệm kín nước (Hose Test): Sau khi lắp đặt tại đốc, cửa kín thời tiết phải được thử bằng vòi rồng phun nước áp lực tối thiểu 2 bar ở khoảng cách 1.5 m để kiểm tra độ kín của gioăng cao su.
Bảo dưỡng tay khóa: Hệ thống tay gạt liên động (Clip system) cần được tra mỡ chịu nước biển định kỳ. Tay khóa bị kẹt có thể khiến thuyền viên không thể thoát hiểm hoặc không thể đóng kín cửa khi có sự cố luồng nước tràn.

Là một đơn vị có thâm niên trong chuỗi cung ứng vật tư hàng hải, việc cung cấp cửa thép đòi hỏi sự chính xác tuyệt đối về bản vẽ kích thước lọt lòng (Clear opening), hướng mở cửa (Trái/Phải, Trong/Ngoài) và sự đồng bộ của bộ chứng chỉ Class tương thích với hồ sơ của con tàu.
