Ứng Dụng Thực Tế Của Máy Hàn Tự Động: Từ Ống Thẳng, Mặt Bích Đến Cút, Chữ T

Trong gia công hệ thống đường ống công nghiệp (Pipe Spool Fabrication), thách thức lớn nhất không chỉ nằm ở việc hàn các đường ống thẳng dài, mà là sự phối hợp phức tạp giữa ống với các loại phụ kiện như mặt bích (Flange), cút cong (Elbow), và chữ T (Tee). Mỗi kiểu liên kết mang một đặc tính hình học khác nhau, đòi hỏi thợ hàn tay phải có kỹ thuật cực kỳ điêu luyện.

Sự ra đời của máy hàn ống tự động thế hệ mới đã thay đổi hoàn toàn cuộc chơi, tự động hóa thành công từ những mối hàn chu vi đơn giản đến các giao tuyến phức tạp.

1. Hàn ống thẳng với ống thẳng (Pipe-to-Pipe)

Đây là ứng dụng cơ bản và phổ biến nhất của các dòng máy hàn tự động chu vi (Orbital/Rotary Welding).

• Ứng dụng thực tế: Hàn nối các đoạn ống dài trong hệ thống đường ống dẫn dầu khí, ống ballast, ống cứu hỏa hoặc trục ống công nghệ chính.

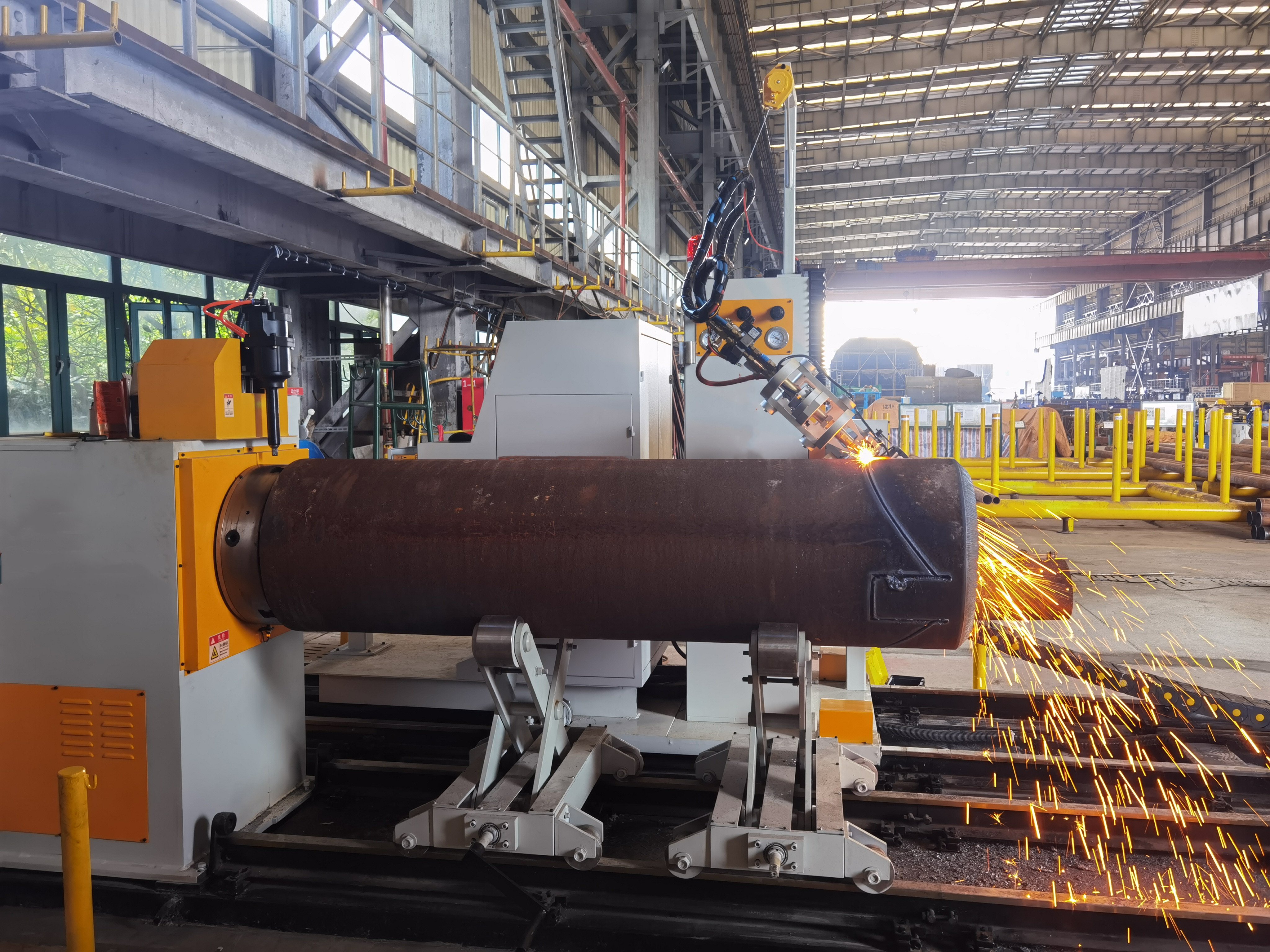

• Giải pháp tự động: Ống được đặt trên đồ gá con lăn tự động quay (Turning Rolls), mỏ hàn đứng yên tại vị trí 12 giờ hoặc đầu hàn tự hành chạy xung quanh ống cố định. Máy tự động kiểm tra độ ngấu đường lót và phủ các lớp tiếp theo với độ đồng đều tuyệt đối.

2. Hàn ống với Mặt bích (Pipe-to-Flange)

Mối hàn mặt bích yêu cầu độ chính xác rất cao về góc vuông để tránh hiện tượng lệch tâm khi lắp ráp hệ thống.

• Ứng dụng thực tế: Hầu hết các đoạn ống công nghệ trong buồng máy tàu thủy hoặc nhà máy hóa chất đều cần mặt bích ở hai đầu để kết nối định kỳ.

• Giải pháp tự động: Sử dụng máy hàn tự động tích hợp mâm cặp định vị (Positioner) có khả năng nghiêng góc từ 0° đến 90°. Máy cho phép thực hiện cả hai kiểu hàn: hàn góc trong (Fillet weld) và hàn vát mép ngoài, đảm bảo mặt bích không bị biến dạng nhiệt sau khi hàn.

3. Hàn ống với Cút cong / Co 90 độ (Pipe-to-Elbow)

Hàn cút cong là một trong những kỹ thuật khó nhất đối với thợ hàn thủ công do trọng tâm của cút bị lệch, gây khó khăn cho việc gá đặt và xoay đều.

• Ứng dụng thực tế: Các đoạn ống chuyển hướng trong không gian hẹp của tàu thủy hoặc các cụm công nghệ (Skid/Block).

• Giải pháp tự động: Hệ thống tay kẹp thông minh kết hợp với con lăn giảm chấn giúp giữ cố định cút cong luôn đồng tâm với đường ống chính. Mỏ hàn tự động điều chỉnh khoảng cách (hệ thống AVC - Arc Voltage Control) để duy trì chiều dài hồ quang ổn định dọc theo biên dạng cong phức tạp của cút.

4. Hàn ống nối Chữ T và Ống nhánh (Pipe-to-Tee / Branch Joint)

Đây là đỉnh cao của công nghệ hàn tự động vì mối hàn không còn là một đường tròn phẳng thông thường mà là một đường giao tuyến lập thể (Mối hàn hình yên ngựa - Saddle Weld).

• Ứng dụng thực tế: Các hệ thống chia nhánh đường ống dẫn, ống gom (Header) trong nhà máy nhiệt điện, bồn bể áp lực hoặc hệ thống xả khí động cơ tàu thủy.

• Giải pháp tự động: Máy hàn tự động chuyên dụng sử dụng hệ thống điều khiển CNC đa trục (từ 3 đến 5 trục). Máy liên tục tính toán tốc độ di chuyển của mỏ hàn và góc nghiêng của dây hàn theo thời gian thực để đi hết đường giao tuyến hình yên ngựa, đảm bảo độ ngấu đều ở mọi góc độ bám.

Bảng tổng hợp giải pháp tự động hóa theo cấu kiện

5. Lợi ích vượt trội khi đồng bộ hóa quy trình hàn tự động

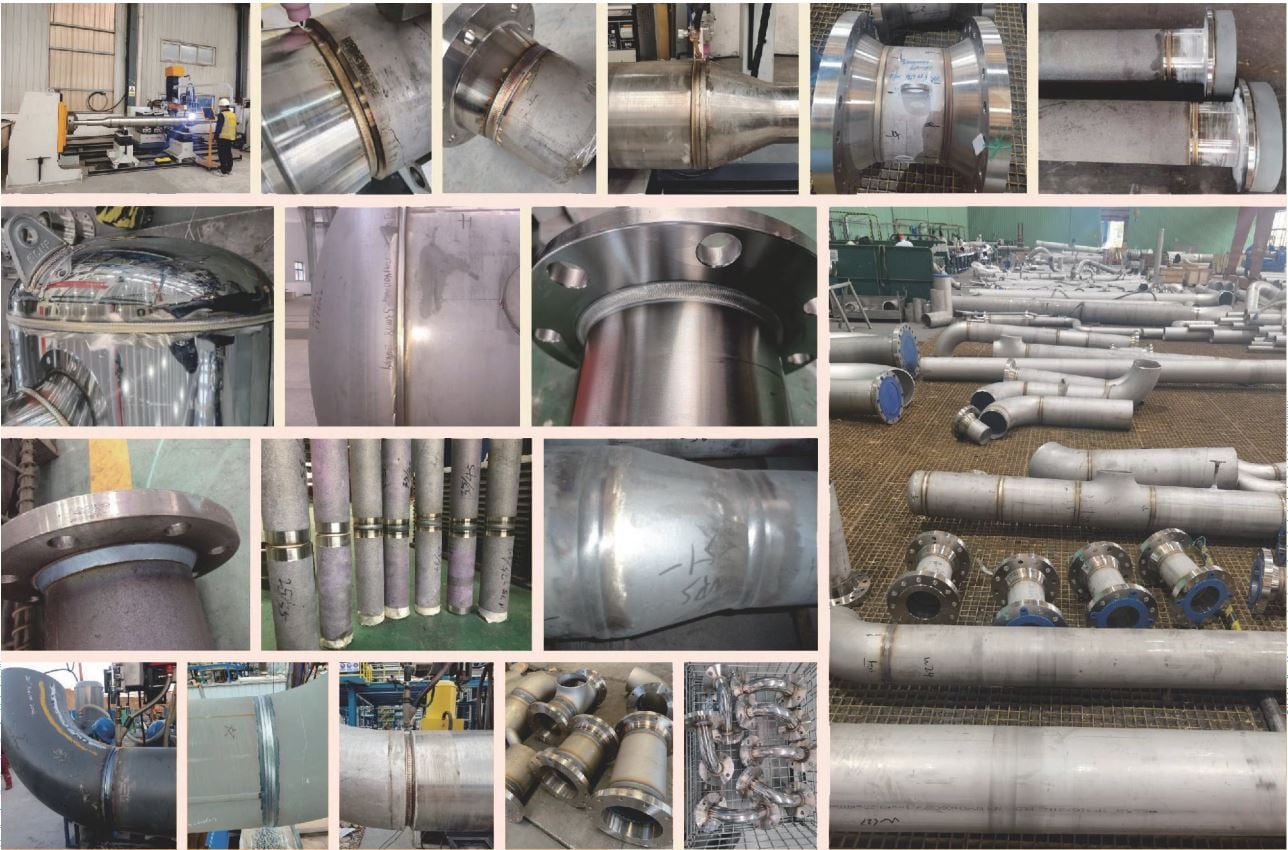

Việc ứng dụng máy tự động cho toàn bộ các phụ kiện (Ống, Bích, Cút, T) trong một trạm gia công cụm ống (Pipe Spool Fabrication Station) mang lại hiệu quả kinh tế rõ rệt:

• Chuẩn hóa quy trình (WPS): Một khi đã lập trình sẵn thông số cho từng loại phụ kiện, bất kỳ nhân công nào cũng có thể vận hành máy và cho ra chất lượng mối hàn đồng đều như nhau.

• Tốc độ giải phóng mặt bằng xưởng: Rút ngắn thời gian gia công một cụm ống phức tạp xuống gấp 3 - 4 lần so với việc chờ thợ hàn tay xoay sở gá đặt thủ công.

• Vượt qua mọi kỳ kiểm định nghiêm ngặt: Giảm tỷ lệ lỗi hỏng xuống dưới 1%, dễ dàng đạt chứng nhận quét siêu âm (UT) và chụp phim (RT) từ các tổ chức Đăng kiểm quốc tế (VR, BV, DNV, ABS).

Kết luận: Máy hàn tự động không còn giới hạn ở các đường ống thẳng đơn điệu. Với sự phát triển của hệ thống đồ gá và điều khiển thông minh, thiết bị này hiện nay là giải pháp chìa khóa vàng xử lý trọn gói các cấu kiện từ Mặt bích, Cút cong đến Chữ T, giúp nâng tầm năng lực sản xuất của các xưởng cơ khí hàng hải hiện đại.
