Đảm Bảo Chất Lượng Mối Hàn: Phương Pháp Kiểm Tra và Tiêu Chuẩn Đánh Giá

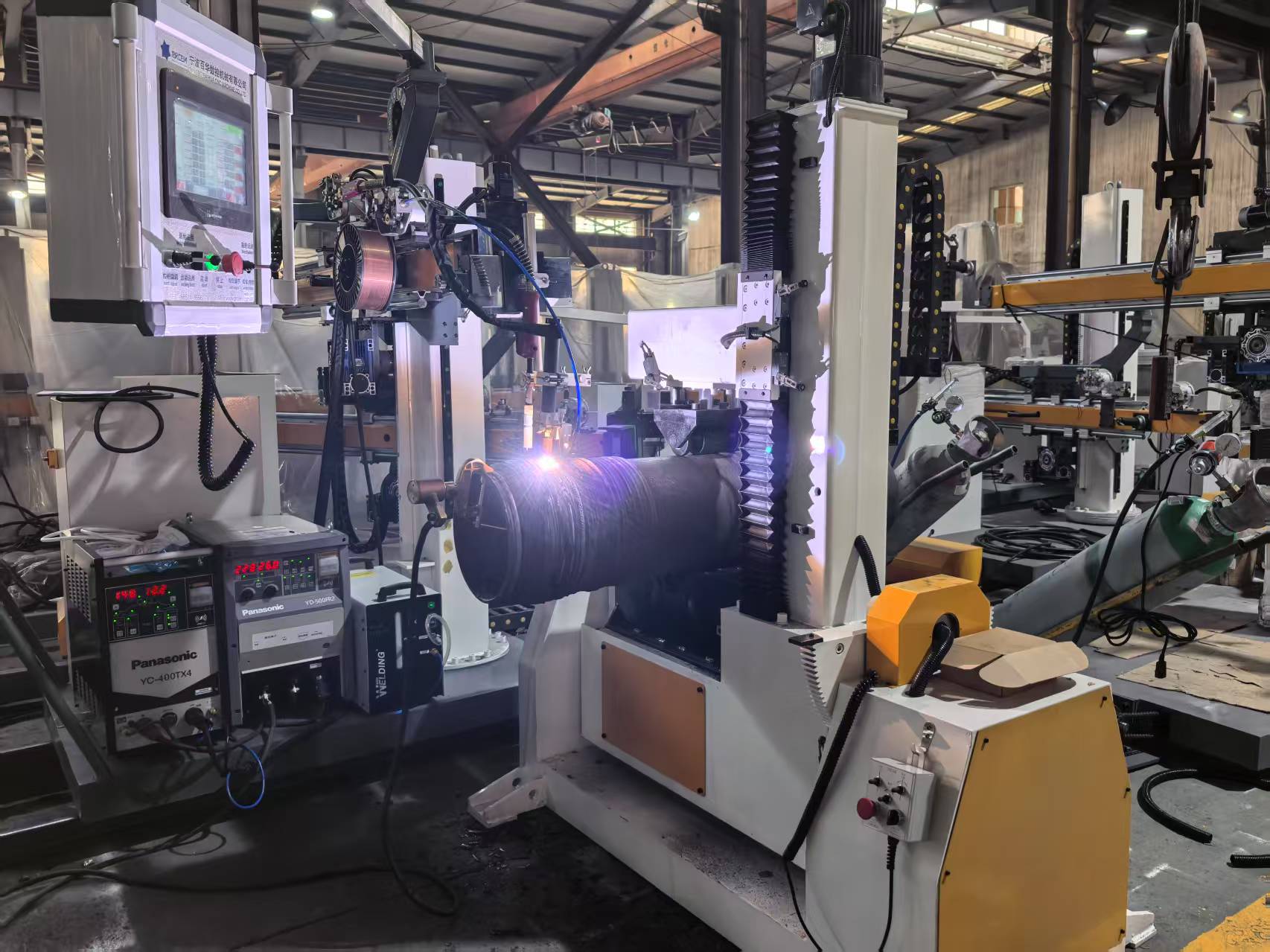

Đảm bảo chất lượng mối hàn (Welding Quality Assurance & Quality Control - QA/QC) trên đường ống và kết cấu đòi hỏi việc áp dụng nghiêm ngặt các phương pháp kiểm tra không phá hủy (NDT), kiểm tra phá hủy (DT) và tuân thủ các bộ tiêu chuẩn quốc tế.

Bên dưới là hệ thống các phương pháp kiểm tra và tiêu chuẩn đánh giá chất lượng mối hàn chuyên ngành:

1. Phương Pháp Kiểm Tra Không Phá Hủy (NDT - Non-Destructive Testing)

Phương pháp NDT cho phép phát hiện khuyết tật bên trong và trên bề mặt mối hàn mà không làm tổn hại đến kết cấu.

• VT (Visual Testing - Kiểm tra bằng mắt):
  • Mục đích: Phương pháp đầu tiên và bắt buộc 100% cho mọi mối hàn.
  • Nội dung: Kiểm tra độ rộng/chiều cao chân mối hàn, độ ngấu, hiện tượng cháy lẹm (Undercut), rỗ khí bề mặt, nứt bề mặt và xỉ hàn.
  • Thiết bị: Thước đo mối hàn (Welding Gauge), kính phóng đại, đèn soi.
• PT (Penetrant Testing - Kiểm tra thẩm thấu chất lỏng):
  • Mục đích: Phát hiện các vết nứt cực nhỏ, lỗ rỗ xốp mở ra trên bề mặt kim loại không từ tính (Inox, Nhôm, Đồng).
  • Nguyên lý: Phun chất thẩm thấu màu đỏ, lau sạch bề mặt và phun chất hiện màu trắng để rút chất màu từ khe nứt ra ngoài.
• MT (Magnetic Particle Testing - Kiểm tra hạt từ tính):
  • Mục đích: Phát hiện vết nứt bề mặt và cận bề mặt (sâu 1 - 2mm) trên vật liệu từ tính (thép carbon, thép hợp kim thấp).
  • Nguyên lý: Dùng gông từ (Yoke) tạo từ trường và rắc bột từ tính; các đường sức từ bị gián đoạn tại vị trí nứt sẽ hút bột từ tạo thành vệt chỉ thị.
• UT / PAUT (Ultrasonic Testing / Phased Array UT - Kiểm tra siêu âm):
  • Mục đích: Phát hiện khuyết tật bên trong (không ngấu - LOP, không thấu - LOF, nứt ngầm, lẫn xỉ) cho mối hàn giáp mối thành dày (> 6mm).
  • Ưu điểm PAUT: Sử dụng chùm siêu âm quét đa góc, hiển thị hình ảnh cắt ngang (S-scan/B-scan) trực quan thời gian thực, độ chính xác cao và thay thế hoàn toàn chụp phim tia X.
• RT (Radiographic Testing - Chụp ảnh tia X / Gamma):
  • Mục đích: Kiểm tra khuyết tật bên trong lòng mối hàn.
  • Hình ảnh thu được: Phim X-ray hoặc tệp số (Digital Radiography - DR) ghi nhận hình ảnh rỗ khí, lẫn xỉ, nứt hay thiếu ngấu dưới dạng các vệt tối/sáng.

2. Phương Pháp Kiểm Tra Phá Hủy (DT - Destructive Testing)

Thường áp dụng trong giai đoạn Đánh giá quy trình hàn (PQR - Procedure Qualification Record) hoặc Thử nghiệm tay nghề thợ hàn (WPQ).

3. Các Tiêu Chuẩn Đánh Giá Chất Lượng Mối Hàn Phổ Biến

Tùy thuộc vào lĩnh vực ứng dụng, dự án sẽ áp dụng các bộ tiêu chuẩn kiểm tra và nghiệm thu (Acceptance Criteria) khác nhau:

A. Đường ống dầu khí & Hóa chất

• ASME Section IX: Quy định về đánh giá quy trình hàn (WPS/PQR) và trình độ thợ hàn/người vận hành máy.
• ASME B31.3: Tiêu chuẩn đường ống công nghệ (Process Piping). Quy định tỷ lệ kiểm tra NDT (5% - 100%) tùy thuộc vào cấp chất lỏng (Normal, Severe Cyclic, Category D).
• API 1104: Tiêu chuẩn hàn đường ống dẫn dầu/khí đường dài (Pipeline). Quy định cụ thể các mức khuyết tật cho phép đối với hàn ống tuyến.

B. Kết cấu thép & Công trình biển

• AWS D1.1 / AWS D1.1M: Tiêu chuẩn hàn kết cấu thép (Structural Welding Code - Steel) của Mỹ.
• ISO 5817: Tiêu chuẩn quốc tế phân cấp chất lượng mối hàn thép (Cấp B - Rất cao, Cấp C - Trung bình, Cấp D - Thấp).
• DNV-OS-C101 / DNV-RU-SHIP: Tiêu chuẩn Đăng kiểm DNV cho kết cấu công trình biển và tàu thủy.

4. Bảng Tiêu Chẩn Phân Loại Khuyết Tật & Ngưỡng Chấp Nhận (ASME B31.3 / AWS D1.1)
